Точная градуировка резервуаров семи нефтеналивных судов методом 3D лазерного сканирования и подготовка калибровочных таблиц

Градуировка резервуаров семи нефтеналивных судов методом 3D сканирования

15.09.2016 г.

Специалисты инженерного предприятия «НГКИ» завершили выполнение достаточно крупного проекта по градуировке резервуаров семи грузовых нефтеналивных судов класса «река — море» геометрическим методом с использованием технологии лазерного сканирования.

Нашим давним Заказчикам потребовалось обновить градуировочные таблицы сразу для семи нефтеналивных судов, среди которых были две баржи и пять танкеров. Все эти суда находятся в активной эксплуатации, а сезон перевозки по рекам в как раз был в полном разгаре, поэтому, по давным-давно завёденной традиции, мы сами договаривались с капитанами грузовых судов о местах стоянок, на которых мы могли бы произвести лазерное сканирование для целей градуировки резервуаров. Подловить момент, когда два или три судна находились бы в одном и том же порту, было практически невозможно. Поэтому наши специалисты с лазерными сканерами выезжали для производства обмерных работ на каждое грузовое судно по отдельности.

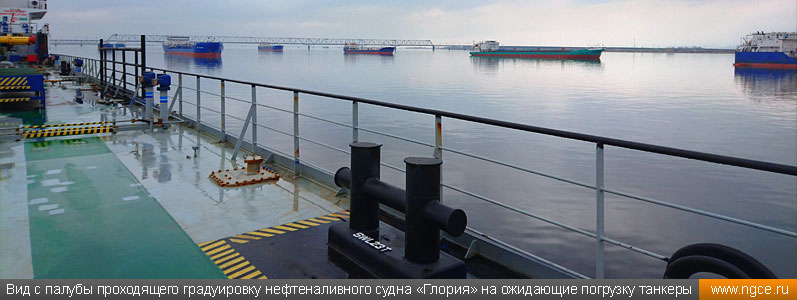

Вид с палубы проходящего градуировку резервуаров наливного судна «Глория» на ожидающие погрузку танкеры

Как и во многие предыдущие разы, теперь мы снова столкнулись с незамытыми танками. Зачистка и замывка танков судов стоит денег, к тому же утилизация образующегося большого объёма грязной воды создаёт большие проблемы капитанам и судовладельцам. При подобных условиях единственным действенным аргументом для наших Заказчиков является низкое качество, а соответственно, и точность итоговых калибровочных таблиц, получаемые при наличии плёнки нефтепродуктов на стенках танков, а также лужиц нефтепродуктов на днищах танков. Для того, чтобы добиться качественного лазерного сканирования танков, мы показываем Заказчикам разрезы сканов «мазутных» и «дизельных» танков и разъясняем им, что шум измерений в незамытых мазутных танках составляет 10–11см, и это более, чем в 10 раз больше шума в незамытых дизельных танках. Так, например, с шумом в 10 мм можно добиться итоговой точности калибровки танков в 0,1–0,15% от их полного объёма, тогда как с шумом в 10–11 см производство 3D моделирования и градуировки танков вообще теряет смысл. На Заказчиков это действует убедительно. Кроме этого, весьма важными факторами, влияющими на точность калибровки резервуаров, являются стабильность положения судна во все время проведения обмерных работ и точность определения базовой высоты танков.

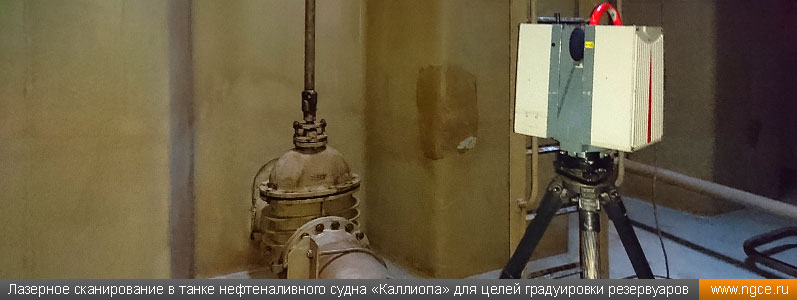

Лазерное сканирование в танке нефтеналивного судна «Каллиопа» для целей градуировки резервуаров

С учётом указанных выше замечаний, лазерное сканирование и подготовка градуировочных таблиц резервуаров всех семи нефтеналивных судов были произведены в общей сложности примерно за два месяца. Достаточно серьёзно повозиться нашим инженерам пришлось только с одной «мазутной» баржой, на которой у нашего Заказчика не было системы очистки танков отпариванием.

С подробным описанием проекта по градуировке резервуаров семи нефтеналивных судов геометрическим способом с применением технологии лазерного сканирования вы cможете ознакомиться в разделе «Проекты» сайта инженерной компании «НГКИ».

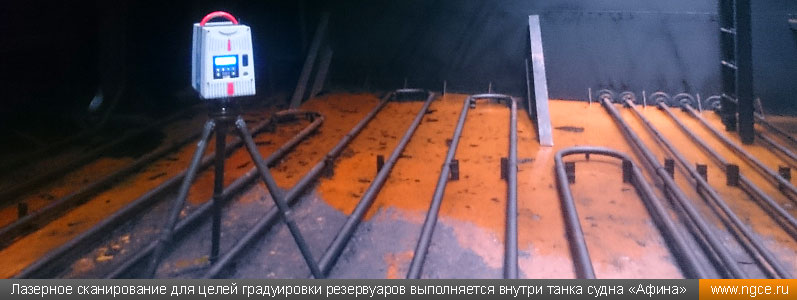

Лазерное сканирование для целей градуировки резервуаров выполняется внутри танка судна «Афина»

Инженерное предприятие «НГКИ» имеет значительный опыт выполнения градуировки наземных, подземных и судовых резервуаров, а также трубопроводов геометрическим методом с применением инновационной технологии лазерного сканирования для выполнения обмерных работ резервуаров. Данная технология даёт возможность зафиксировать все малейшие неровности и деформации, всю внутреннюю инфраструктуру обмеряемого резервуара, а по результатам съёмки построить точную 3D модель и затем подготовить градуировочные таблицы. Более подробно узнать обо всех видах работ, которые выполняет наша компания в этом сегменте рынка, вы сможете в специальном разделе данного сайта, носящем название «Точная градуировка резервуаров и трубопроводов методом 3D лазерного сканирования».
