Архитектурные обмеры Кафедрального собора в Калининграде методом лазерного сканирования для целей обследования конструкций

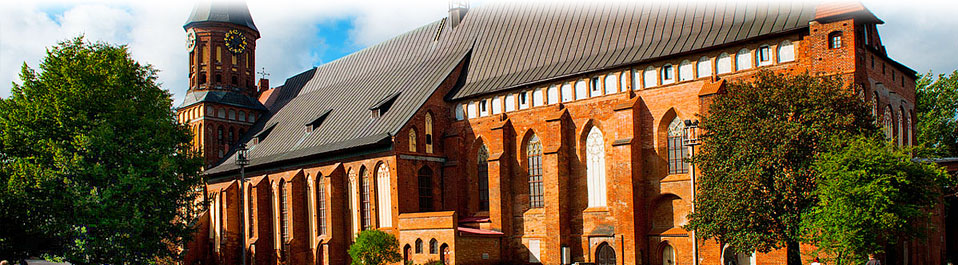

Точные архитектурные обмеры Кафедрального собора в Калининграде

05.09.2016 г.

Специалисты инженерной компании «НГКИ» в сжатые сроки выполнили весьма интересный проект по архитектурным обмерам здания Кафедрального собора в Калининграде, который является объектом историко-культурного наследия XIV века. Обмерные работы на данным объекте были произведены по технологии лазерного сканирования для целей обследования состояния его конструкций.

Наш давний Заказчик в области реставрации получил задание на обследование конструкций Кафедрального собора в городе Калининграде. Его обращение к нам для проведения обмерных работ этого средневекового памятника было вполне предсказуемым.

Задача обследования конструкций не предполагала обмеров декора здания Кафедрального собора, поэтому лазерное сканирование можно было производить со значительным шагом между точками измерения, однако же внушительные размеры объекта заставили нас для выполнения обмерных работ выбрать высокопроизводительный лазерный сканер Leica ScanStation P20, позволяющий вести съёмку на расстоянии до 120 метров без потери точности.

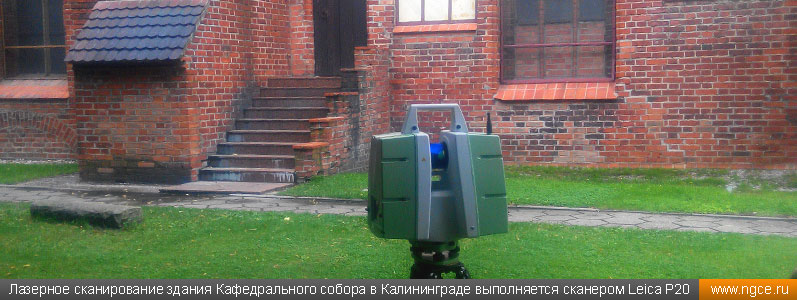

Лазерное сканирование здания Кафедрального собора в Калининграде выполняется сканером Leica P20

В целом этот объект оказался несложным. В Кафедральном соборе находится относительно небольшое количество помещений среднего размера с простой геометрией, исключение же составляет большой концертный зал с высокими сводчатыми потолками, массивными колоннами, огромными окнами и достаточно сложной геометрией. 3D лазерное сканирование всего собора было произведено нашими специалистами за два неполных рабочих дня.

Была на этом объекте и одна интересная особенность. Всё дело в том, что у Кафедрального собора в Калининграде очень крутая крыша, исключающая проведение обмерных работ непосредственно с её поверхности, к тому же с одной стороны к зданию собора плотно примыкают высокие деревья с густыми кронами, что также исключало выполнение лазерного сканирования крыши с поверхности земли. По этой причине нашим инженерам пришлось один скат крыши снимать с земли, тогда как в качестве второго ската «подшивать» облако точек подкровельного пространства этого ската, полученное путём проведения обмерных работ изнутри. Другой возможности просто не было.

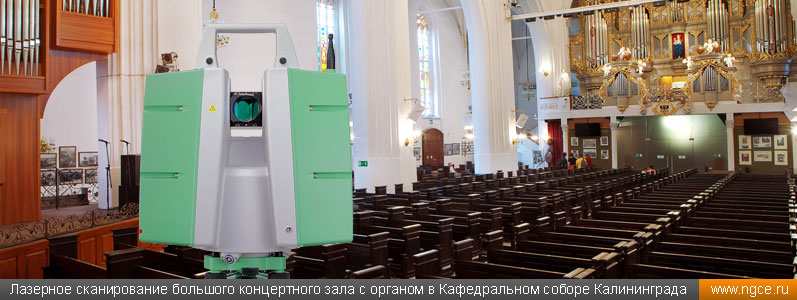

Лазерное сканирование большого концертного зала с органом в Кафедральном соборе Калининграда

На камеральном этапе работ инженерами нашей компании была проведена обработка, сшивка и очистка полученных облаков точек 3D лазерного сканирования от посторонних шумов. В качестве итоговых отчётных материалов нашему Заказчику было передано сшитое и отфильтрованное облако точек Кафедрального собора, фактически являющееся обмерной точечной трёхмерной моделью этого объекта историко-культурного наследия.

С подробным описанием проекта по точным архитектурным обмерам Кафедрального собора в Калининграде методом 3D лазерного сканирования для целей обследования его конструкций вы сможете ознакомиться в разделе «Проекты» сайта инженерной компании «НГКИ».

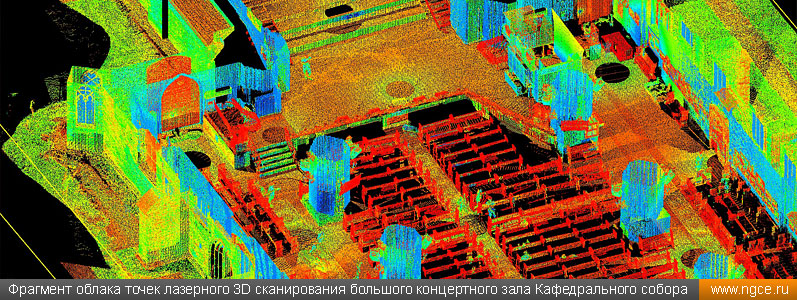

Фрагмент облака точек лазерного 3D сканирования большого концертного зала Кафедрального собора

Инженерная компания «НГКИ» обладает внушительным опытом проведения точных архитектурных обмеров на самых разнообразных объектах историко-культурного наследия и памятниках архитектуры. При выполнении обмерных работ наши специалисты применяют технологию лазерного сканирования, позволяющую оперативно получить подробные, высокоточные и актуальные результаты измерений, на основе которых возможно и составлять традиционные плоские обмерные чертежи, и строить цифровые трёхмерные каркасные, твердотельные или mesh-модели. Более подробное описание всех видов выполняемых нами работ в этом сегменте рынка Вы сможете прочитать на отдельной странице раздела «Услуги» нашего сайта, которая полностью посвящена проведению обмерных работ на объектах архитектуры и историко-культурного наследия.
