Лазерное сканирование и точная градуировка резервуаров РВСПК-100000 на нефтеналивном терминале Де-Кастри на берегу Японского моря

Градуировка резервуаров РВСПК-100000 на нефтяном терминале Де-Кастри

11.08.2016 г.

Специалисты компании «НГКИ» выполнили точную градуировку резервуаров типа РВСПК-100000 в нефтеотгрузочном терминале в посёлке Де-Кастри, который находится в Хабаровском крае на берегу залива Чихачёва Японского моря. Срочное обновление градуировочных таблиц двух огромных резервуаров понадобилось американскому нефтяному гиганту, осуществляющему в России масштабные проекты в нефтегазовой отрасли. Градуировка резервуаров была выполнена нашими специалистами с применением технологии лазерного сканирования.

Международной сервисной организацией, обслуживающей нефтяников, для градуировки резервуаров РВСПК-100000 была избрана именно наша инженерная компания по причине наиболее оптимального соотношения «большой опыт + высокая оперативность + оптимальная стоимость работ».

Оба подлежавших градуировке нефтеналивных резервуара РВСПК-100000 находятся в терминале посёлка Де-Кастри в непрерывной и активной эксплуатации. При диаметре около 90 метров и высоте порядка 20 метров каждые трое суток каждый резервуар полностью заполняется нефтью и полностью сливается. Фактический же объём заполнения каждого резервуара составляет 115000–118000 кубических метров.

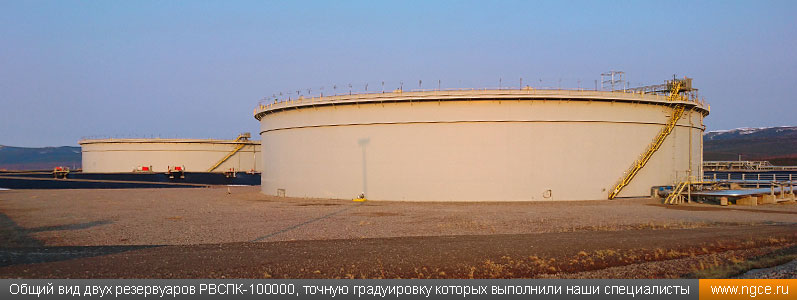

Общий вид двух резервуаров РВСПК-100000, точную градуировку которых выполнили наши специалисты

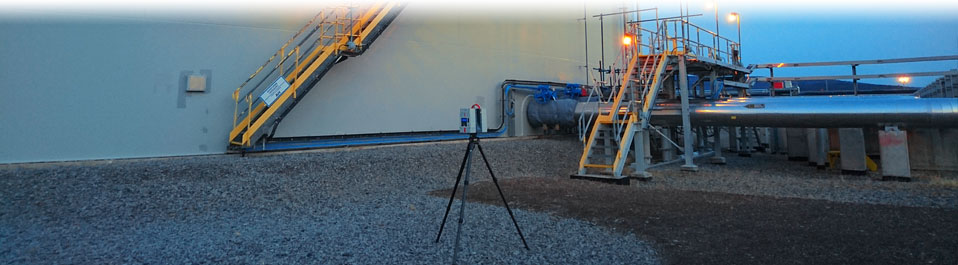

Огромная нагрузка на стенки резервуаров, которая возникает при их заполнении нефтью, в довольно значительной степени деформирует стенки резервуаров, однако из-за безостановочного процесса взлива и откачки производить 3D лазерное сканирование резервуаров изнутри для обеспечения оптимальных измерений их геометрии в данном случае не представлялось возможным. Поэтому по договоренности с Заказчиком в течение 6 рабочих дней оба резервуара были трижды отсканированы нашими специалистами снаружи: при нижнем, среднем и верхнем положении плавающей крыши/понтона. Существенным препятствием при проведении лазерного сканирования явились непрерывные дожди на объекте, поэтому вся съёмка проходила в перерывах между дождями и, в основном, в ночное время.

Моделирование самих резервуаров по результатам лазерного сканирования для целей составления градуировочных таблиц является стандартной и многократно отработанной операцией и не представляет для опытных специалистов нашей компании никаких трудностей. Наружная часть плавающей крыши была отмоделирована нами по результатам лазерного сканирования, а недоступная для обмеров нижняя часть крыши моделировалась по чертежам, так же как и внутренняя инфраструктура резервуаров, включая опорные стойки понтона. Из-за того, что эксплуатацией данных резервуаров занимается международная компания, градуировочные таблицы были подготовлены и по стандартам РФ, и по требованиям API.

С более подробным описанием проекта по градуировке резервуаров РВСПК-100000 методом лазерного сканирования в нефтеналивном терминале Де-Кастри вы cможете ознакомиться в разделе «Проекты» сайта инженерной компании «НГКИ».

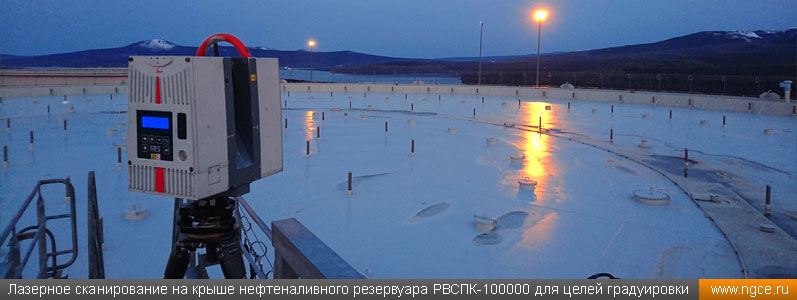

Лазерное сканирование на крыше нефтеналивного резервуара РВСПК-100000 для целей градуировки

Инженерная компания «НГКИ» имеет внушительный опыт градуировки наземных, подземных и судовых резервуаров, а также трубопроводов геометрическим методом. Для съёмки наливных резервуаров наши специалисты применяют инновационную технологию лазерного сканирования, которая позволяет зафиксировать даже малейшие неровности и деформации, всю внутреннюю инфраструктуру резервуара и затем построить по этим данным точную 3D модель и подготовить градуировочные таблицы. Более подробно узнать обо всех видах оказываемых нашей компанией услуг в этом сегменте рынка вы можете в специальном разделе данного сайта, который называется «Точная градуировка резервуаров и трубопроводов методом 3D лазерного сканирования».
