Обмерные работы салона «Сувениры» в ГУМе методом лазерного сканирования и подготовка комплекта обмерных чертежей

Обмерные работы салона «Сувениры» в ГУМе методом лазерного сканирования

06.05.2016 г.

Инженерная компания «НГКИ» выполнила проект по архитектурным обмерам на месте предполагаемого сувенирного салона в ГУМе. Обмерные работы производились методом лазерного сканирования для целей получения актуальной исполнительной документации помещений, которая впоследствии будет использоваться Заказчиком при подготовке проекта нового магазина и его оформления.

Обмерные работы по технологии 3D лазерного сканирования были произведены специалистами нашего предприятия на втором и третьем этажах 1-й линии ГУМа со стороны улицы Ильинка. Сложности возникали во время проведения обмеров на действующих складах торговых салонов, поскольку все эти помещения были почти полностью заставлены коробками или вешалками с готовой одеждой, таким образом, нашим инженерам пришлось очень постараться, чтобы все необходимые части стен, полов и потолков попали в зону видимости лазерного сканера.

Полевой этап работ по 3D лазерному сканированию помещений будущего сувенирного салона в ГУМе занял два дня, за которые было сделано около 120 сканов. На сшивку полученных сканов, их очистку от многочисленных посторонних шумов и построение обмерных чертежей было затрачено ещё десять дней. В результате проведённой работы нашими специалистами был подготовлен полный комплект необходимых чертежей: поэтажные планы для каждого этажа (планы пола и потолка) и девять разрезов. Созданные обмерные чертежи были переданы Заказчику в стандартном формате AutoCAD.

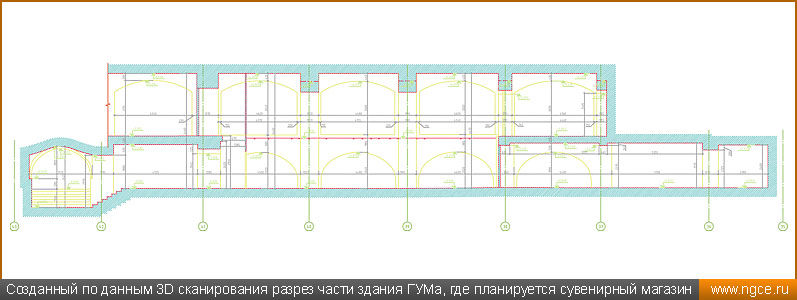

Созданный по данным лазерного сканирования разрез части здания ГУМа, где планируется сувенирный магазин

Более подробно ознакомиться с некоторыми итоговыми материалами, подготовленными по результатам проведённых обмерных работ помещения будущего сувенирного магазина в ГУМе методом лазерного 3D сканирования, вы можете, скачав следующие файлы обмерных чертежей в формате PDF:
обмерный план третьего этажа салона в ГУМе на отметке 3,0 м;
разрез салона в ГУМе по линии 3-3;
разрез салона в ГУМе по линии 4-4.

Инженерная компания «НГКИ» многие годы профессионально выполняет обмерные работы как на объектах историко-культурного наследия и архитектуры, так и современного строительства. Наряду с проведением точных архитектурных обмеров для строителей, реставраторов и проектных организаций, наши специалисты также производят обмерные работы по заказам дизайнерских бюро, которые занимаются подготовкой проектов реконструкции, перепланировки и оформления интерьеров. При выполнении обмерных работ инженеры нашей компании применяют технологию 3D лазерного сканирования, дающую возможность достаточно быстро получать очень подробные и точные результаты измерений, по которым можно и составлять традиционные обмерные чертежи, и строить твердотельные и каркасные 3D модели объектов съёмки или же их отдельных частей — в зависимости от поставленной Заказчиком задачи. Более подробное описание всех видов выполняемых нами работ в этом сегменте рынка вы сможете найти разделе «Услуги» нашего сайта, посвящённой о производству обмерных работ для проектов в сфере архитектуры и дизайна интерьеров.
