Обмерные работы методом лазерного сканирования и подготовка точных обмерных чертежей Демонстрационного зала ГУМа

Обмерные работы Демонстрационного зала ГУМа методом 3D сканирования

01.02.2016 г.

Специалисты инженерного предприятия «НГКИ» выполнили архитектурные обмеры Демонстрационного зала ГУМа для целей создания актуальной исполнительной документации. Обмерные работы были произведены с применением современной технологии лазерного сканирования.

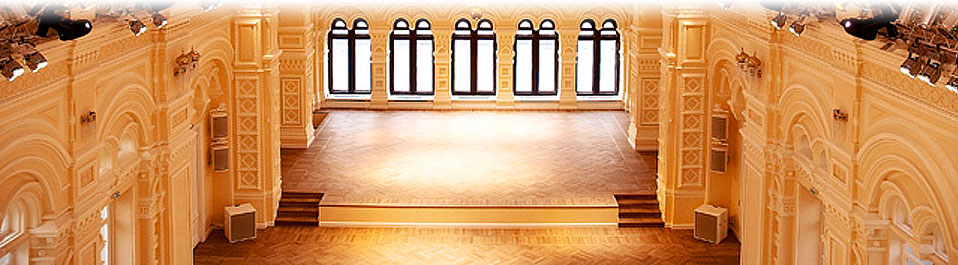

История Демонстрационного зала ГУМа насчитывает уже более полувека и начинается ещё в первой половине 1960-х, когда руководство главного универмага страны решило устраивать пышные показы мод, для чего ему и потребовалось большое просторное помещение, скрытое от шумных толп покупателей. Выбор места был идеальным, и, может быть, поэтому даже спустя пятьдесят лет Демонстрационный зал ГУМа остаётся одним из самых известных мест модной Москвы. Как и в начале 1960-х, Демонстрационный зал представляет из себя просторное помещение площадью 365 квадратных метров с потолками высотой 10 метров. Демонстрационный зал располагается на третьем этаже первой линии ГУМа с окнами, выходящими на Красную площадь. В торцевой части возле окон расположена сцена, к которой во время проведения показов мод пристраивается подиум.

Кадр из фильма «Невероятные приключения итальянцев в России», снятый в Демонстрационном зале ГУМа

В состав необходимых работ по данному проекту входили архитектурные обмеры и изготовление чертежей внутренних фасадов, выходящих на линию ГУМа, поэтажный план, план потолка, развёртки стен и отдельные чертежи элементов декора. Лазерное сканирование зала заняло несколько часов, тогда как обработка с подготовкой комплекта обмерных чертежей потребовала двух недель кропотливой работы. Демонстрационный зал заметно отличается от большинства помещений ГУМа, достаточно традиционных и простых. Его стены и потолок украшены лепниной и резным декором, точная рисовка которых в чертежах требует большого умения и занимает довольно много времени. Все чертежи были выполнены нашими специалистами в обычном для таких целей масштабе 1:50, тогда как шаблоны декора зала — уже в масштабах 1:10 и 1:1.

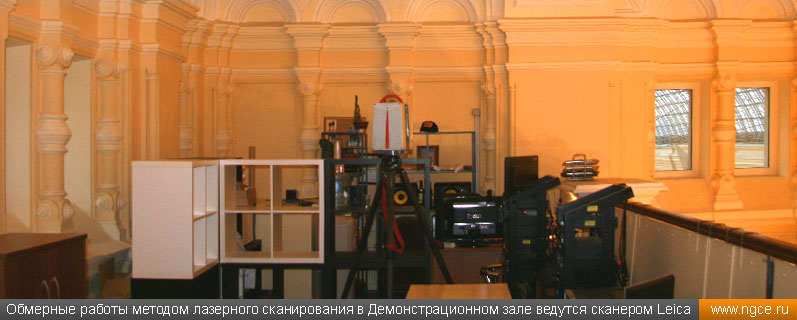

Обмерные работы методом лазерного сканирования в Демонстрационном зале ведутся сканером Leica HDS6100

Более подробно ознакомиться с некоторыми итоговыми материалами, подготовленными по результатам проведённых архитектурных обмеров Демонстрационного зала ГУМа методом лазерного сканирования, а также оценить сложность и кропотливость выполненной работы вы сможете, скачав следующие файлы обмерных чертежей в формате PDF:
обмерный план Демонстрационного зала ГУМа;
обмерный чертёж развёртки стен Демонстрационного зала ГУМа;
разрез Демонстрационного зала ГУМа;
обмерный план потолка (плафона) Демонстрационного зала ГУМа.

Обмерный чертёж развёртки стен Демонстрационного зала ГУМа, построенный по данным лазерного сканирования

Инженерная компания «НГКИ» имеет большой многолетний опыт производства точных обмерных работ на различных объектах архитектуры и историко-культурного наследия. Наши специалисты при выполнении архитектурных обмеров используют технологию 3D лазерного сканирования, которая даёт возможность быстро получить подробные и точные результаты измерений, на основе которых можно и составлять традиционные плоские чертежи, и строить каркасные и твердотельные трёхмерные модели. Более подробное описание всех видов осуществляемых нами работ в данном сегменте рынка вы сможете найти на специальной странице раздела «Услуги» нашего веб-сайта, где рассказывается о производстве обмерных работ на объектах архитектуры и историко-культурного наследия.
