Применение технологии лазерного сканирования для оценки объёма выполненных отделочных работ в строящемся жилом комплексе

3D лазерное сканирование для оценки объёма выполненных отделочных работ

19.01.2016 г.

Инженерная компания «НГКИ» выполнила проект по лазерному сканированию для целей объективной независимой оценки объёма проведённых отделочных работ в строящемся в Подмосковье малоэтажном жилом комплексе. Перед сотрудниками нашей компании была поставлена задача произвести обмерные работы и по полученным результатам архитектурных обмеров определить реальную площадь отделки всех двенадцати зданий с разбивкой по каждому виду отделочных материалов.

Наша компания продолжает отрабатывать технологии использования 3D лазерных сканеров для оценки выполненных объёмов отделочных работ в процессе строительства жилых зданий. Довольно поучительным для нас оказался данный проект с целью определения площадей отделочных работ, выполненных на фасадах строящегося жилого комплекса из двенадцати малоэтажных зданий в ближнем Подмосковье. На фасадах этих зданий были применены четыре вида различных отделочных материалов. Нашей задачей было определить площадь отделки по каждому зданию с разбивкой по каждому виду отделочных материалов.

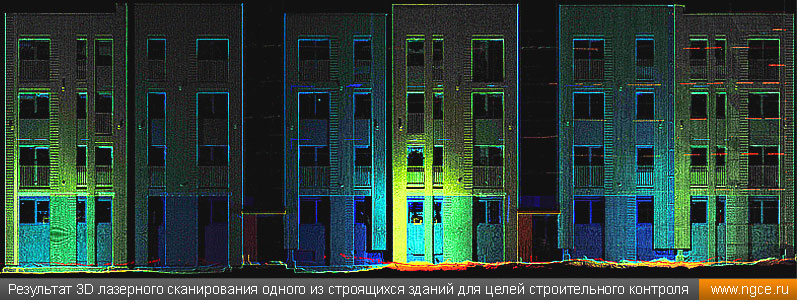

Результат 3D лазерного сканирования одного из строящихся зданий для целей строительного контроля

Нами было предложено:
— провести съёмку фасадов методом лазерного сканирования с наложением фотографий на облака точек измерений для быстрого разделения полученных облаков точек по типам отделки;
— сшить и почистить облака точек измерений;
— подсчитать площади по каждому типу отделки;
— если после подсчёта площадей у нашего Заказчика снова возникнет конфликт с подрядчиком по отделке фасадов, то в этом случае осуществить построение обмерных чертежей фасадов тех зданий, по которым и возникает конфликт, для целей получения юридического основания для выдвижения претензий подрядчику.

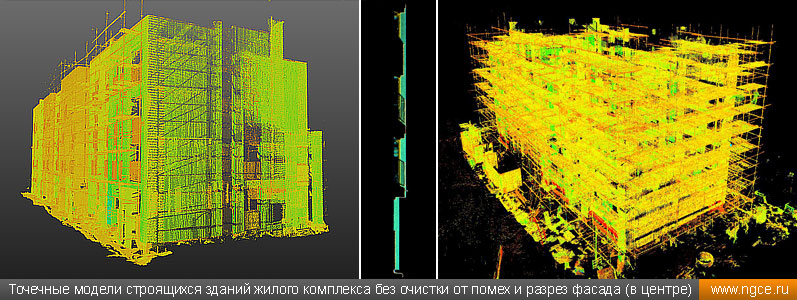

Точечные модели строящихся зданий жилого комплекса без очистки от помех и разрез фасада (в центре)

В ходе выполнения этой работы мы получили два хороших урока.
Первый урок. Из-за крайне сжатых сроков форма предоставления всех необходимых отчётных материалов Заказчику не была с ним заранее согласована. По данной причине с самого начала исполнения работы у нас с представителем Заказчика возникло несовпадение результатов просто из-за того, что мы по-разному оформляли итоги обмерных работ. В конце концов мы разобрались, но таблицы итоговых подсчётов площадей пришлось переделать, что в итоге привело к потере времени.
Второй урок. Как выяснилось в ходе обработки данных лазерного сканирования, наш Заказчик хотел за минимальные деньги получить не только таблицу с подсчётом площадей облицовки, но и обмерные чертежи и 3D модели фасадов каждого здания. Дело даже не в деньгах, мы были готовы сделать чертежи и сделали их, но это отняло время, которого у Заказчика не было. То есть, в этом случае имела место попытка получить больший объём итоговых материалов, чем требовалось для выполнения изначально поставленной задачи, причём в ущерб срокам её исполнения.

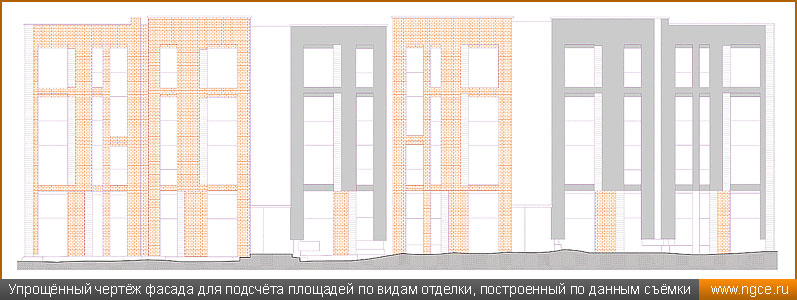

Упрощённый чертёж фасада для подсчёта площадей по видам отделки, построенный по данным 3D сканирования

Благодаря этому проекту нам пришлось изменить свой подход к аргументации в переговорах с Заказчиком и процессу подготовки рабочих и итоговых материалов.

С примером итоговых обмерных чертежей, построенных на камеральной стадии работ по результатам проведённого 3D лазерного сканирования, можно ознакомиться, скачав файл c чертежом стен одного из зданий в формате PDF:
обмерный чертёж развёртки стен здания, созданный по данным 3D сканирования для строительного контроля.

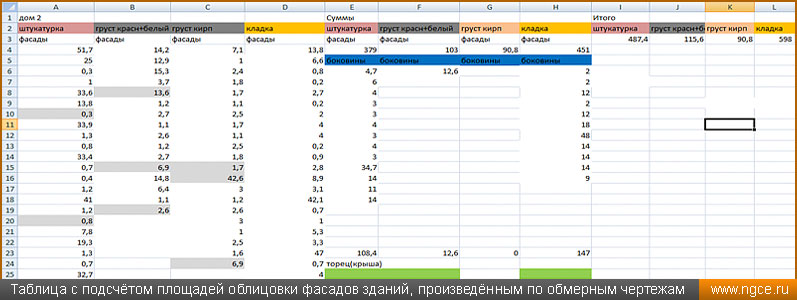

Таблица с подсчётом площадей облицовки фасадов зданий, произведённым по обмерным чертежам

Инженерная компания «НГКИ» имеет многолетний опыт проведения архитектурных обмеров на объектах историко-культурного наследия, архитектуры и строительства и для целей реставрации и реконструкции, и для восстановления проектной документации и подготовки дизайн-проектов оформления помещений. Обмерные работы для технического надзора и строительного контроля зданий и сооружений также являются одним из важных направлений деятельности нашей компании. Наши специалисты при проведении обмерных работ применяют современную технологию лазерного 3D сканирования, которая позволяет в сжатые сроки получить актуальные, детальные, точные результаты измерений, на основе которых можно как составлять традиционные плоские чертежи, так и создавать каркасные и твердотельные трёхмерные модели объектов съёмки или же их отдельных частей, а также производить измерения, подсчёты и анализ по полученным итоговым материалам.
