Архитектурные обмеры методом лазерного сканирования и подготовка обмерных чертежей здания ДК ВДНХ

Обмерные работы методом 3D сканирования и подготовка чертежей ДК ВДНХ

18.01.2016 г.

Специалисты инженерной компании «НГКИ» выполнили большой проект по обмерным работам и построению точных обмерных чертежей здания Дома культуры ВДНХ. Архитектурные обмеры были произведены по технологии лазерного сканирования. Обмерные чертежи потребовались нашему Заказчику для подготовки проекта реставрации здания Дома культуры ВДНХ в рамках масштабной программы реставрации и реконструкции главной выставочной площадки страны.

Старый Дом культуры ВДНХ (он же павильон №84) был построен в 1954 году по проекту архитекторов Л.Н. Авдотьина, Ю.П. Корнеева, В.И. Копырина и до 1959 года носил название «Колхозный дом культуры». Изначально это сооружение не столько выполняло свои непосредственные функциональные задачи, сколько представляло из себя привлекающий восторженные взгляды выставочный экспонат, ведь здание ДК выполнено в форме античного храма с неоклассическим декором, в которой его архитекторы решили постараться материализовать своё видение идеального Дворца Культуры, подчёркивающего величие социализма. Главный фасад здания ДК симметричный, его основным украшением является восьмиколонный портик и ажурно-прорезная арка в центре фронтона. Несмотря на свою долгую, более чем 60-летнюю историю, в замечательных интерьерах павильона, в основном, прекрасно сохранилось его первоначальное убранство, которое представлено потолочной лепниной и карнизами, красивейшими люстрами, богато декорированным порталом сценической площадки и балюстрадой, находящейся в двухсветном фойе. ДК ВДНХ и в наше время является главным досуговым центром главной выставки страны.

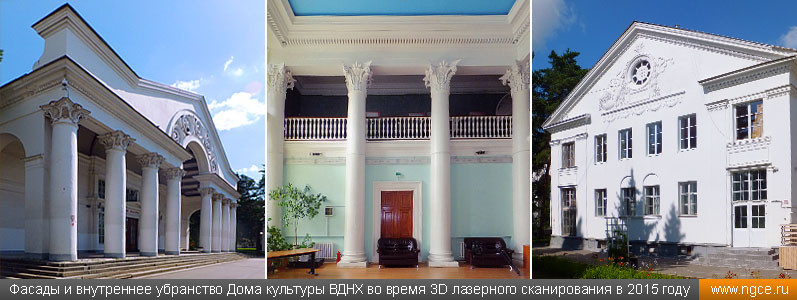

Фасады и внутреннее убранство Дома культуры ВДНХ во время 3D лазерного сканирования в 2015 году

Старый Дом культуры ВДНХ (павильон №84) был включён в число объектов культурного наследия и попал в программу масштабной реставрации и реконструкции Выставки, которая активно реализуется в настоящее время. Крайне важным этапом реставрации объектов культурного наследия и памятников архитектуры является проведение обмерных работ, и наиболее точные и подробные результаты измерений позволяет получить только лазерное сканирование объекта.

Специалисты компании «НГКИ» имеют многолетний и очень внушительный опыт проведения архитектурных обмеров методом 3D лазерного сканирования, поэтому реставраторы обратились к нам с задачей произвести обмерные работы здания ДК ВДНХ и подготовить точные обмерные чертежи. Данный объект не очень сложный, поэтому мы использовали его обмеры для того, чтобы опытный специалист обучил нашего нового сотрудника методике лазерного сканирования исторических зданий для целей реставрации. У обмеров таких объектов имеется масса технологических особенностей, начиная от 3D сканирования сложного декора и заканчивая фиксацией утрат при помощи расцвечивания получаемых в результате съёмки сканов в цвета фотографии, поэтому, попутно с проведением собственно обмерных работ, новых специалистов на подобных объектах обучать очень удобно.

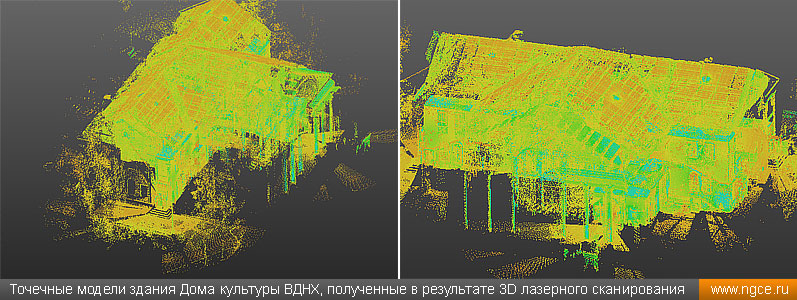

Точечные модели здания Дома культуры ВДНХ, полученные в результате 3D лазерного сканирования

Подготовка обмерных чертежей таких архитектурных объектов, как Дом культуры ВДНХ, всегда требует намного больше времени, чем, например, составление чертежей современных зданий, из-за значительного количества декора, который необходимо самым тщательным образом прорисовывать не только на шаблонах масштаба 1:1, но также и на обычных чертежах масштаба 1:50. В результате камерального этапа работ по данным лазерного сканирования был подготовлен полный комплект обмерных чертежей ДК ВДНХ: чертежи фасадов, поэтажные планы, разрезы в различных осях.

Более подробно познакомиться с некоторыми итоговыми материалами, подготовленными по результатам проведённых архитектурных обмеров здания Дома культуры ВДНХ методом лазерного сканирования, вы сможете, скачав следующие файлы обмерных чертежей в формате PDF:
обмерный чертёж фасада здания ДК ВДНХ в масштабе 1:50;
план первого этажа здания Дома культуры ВДНХ в масштабе 1:50;
разрез 1-1 здания ДК ВДНХ в масштабе 1:50.

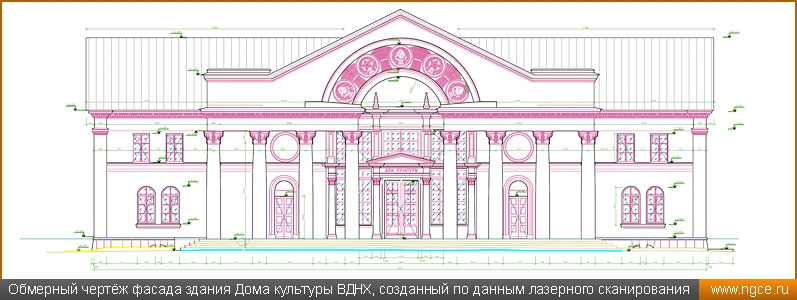

Обмерный чертёж фасада здания Дома культуры ВДНХ, созданный по данным лазерного сканирования


Компания «НГКИ» обладает большим опытом выполнения точных обмерных работ на различных объектах архитектуры и историко-культурного наследия. Наши специалисты при проведении архитектурных обмеров используют технологию 3D лазерного сканирования, которая позволяет довольно быстро получить подробные и точные результаты измерений, на основе которых можно как составлять традиционные плоские чертежи, так и строить каркасные и твердотельные 3D модели. Более подробное описание всех видов выполняемых нами работ в данном сегменте рынка Вы сможете найти на странице раздела «Услуги» нашего сайта, где рассказано о производстве обмерных работ на объектах архитектуры и историко-культурного наследия.
