Архитектурные обмеры методом лазерного сканирования и построение обмерных чертежей детского сада в центре Москвы

Лазерное сканирование и обмерные чертежи детского сада в центре Москвы

16.01.2016 г.

Специалисты компании «НГКИ» выполнили архитектурные обмеры и построение обмерных чертежей здания детского сада в самом центре Москвы. Обмерные работы были произведены по технологии лазерного сканирования. Создание комплекта обмерных чертежей была необходима Заказчику для подготовки проекта восстановления и реконструкции этого заброшенного здания детского сада, в котором планируется устроить офис крупной коммерческой организации.

Активно идущее приспособление зданий в центре Москвы под современное использование касается практически всех без исключения зданий в центре Москвы. Дошло дело и до заброшенного детского садика в Монетчиковских переулках. Одна из частных компаний выкупила данное здание под организацию в нём своего офиса. Проектировщикам в первую очередь потребовались обмерные чертежи, и они обратились к нам с предложением провести лазерное сканирование здания и подготовить его точную обмерную документацию.

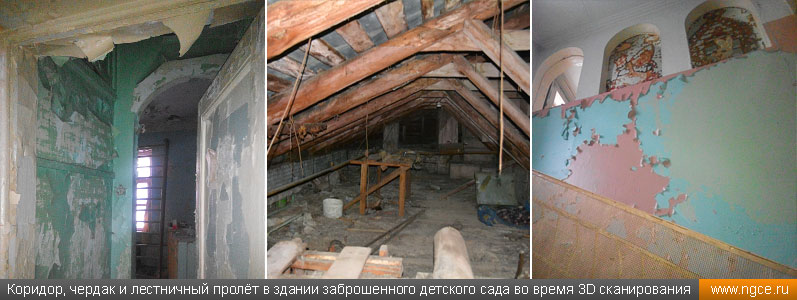

Коридор, чердак и лестничный пролёт в здании заброшенного детского сада во время лазерного сканирования

Сложно даже себе представить, что здание типового четырёхгруппового детского сада постройки 30-х годов может быть доведено до такого плачевного состояния. Перекрытия дырявые. Стёкла выбиты. Крыша течёт. Повсюду ужасная грязь, мусор, хлам и нечистоты. Все стены заклеены и изрисованы какими-то непристойностями, местами разрушены. Нашим специалистам, получившим задание на производство обмерных работ здания бывшего детского сада, было просто страшно передвигаться по нему, да ещё со сканером. Но и этого в итоге оказалось мало: так совпало, что здание и его кровлю пришлось обмерять в самые снегопады с необходимостью выхода с прибором на чердак и ветхую крышу.

В целом же подлежащее архитектурным обмерам здание, если бы не его откровенно аварийное состояние, оказалось действительно достаточно простым как для обмерных работ, так и для подготовки комплекта его обмерных чертежей — это типовой двухэтажный советский детский сад с чердаком и небольшим подвалом постройки 1930-х годов, который был рассчитан на четыре детские группы. По этой причине, после не самого простого процесса обмеров, подготовка комплекта чертежей прошла без каких либо трудностей и не заняла много рабочего времени наших специалистов.

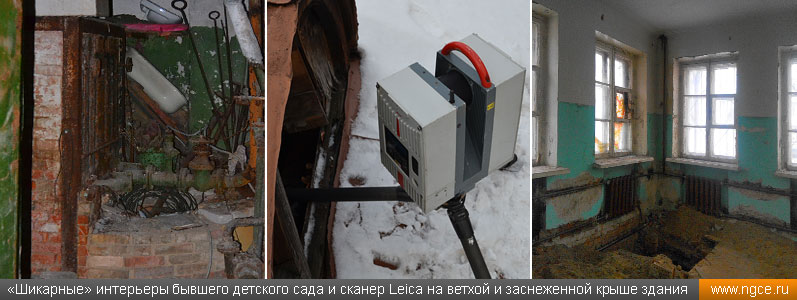

Интерьеры бывшего детского сада и обмерные работы лазерным сканером Leica на ветхой и заснеженной крыше

Более подробно познакомиться с некоторыми итоговыми материалами, полученными по результатам произведённых нами архитектурных обмеров здания заброшенного детского сада в центре Москвы методом лазерного сканирования, вы сможете, скачав следующие файлы обмерных чертежей в формате PDF:
план второго этажа заброшенного здания бывшего детского сада;
обмерный чертёж одного из фасадов здания детского сада;
разрез 1-1 здания детского сада;
разрез 3-3 здания детского сада.

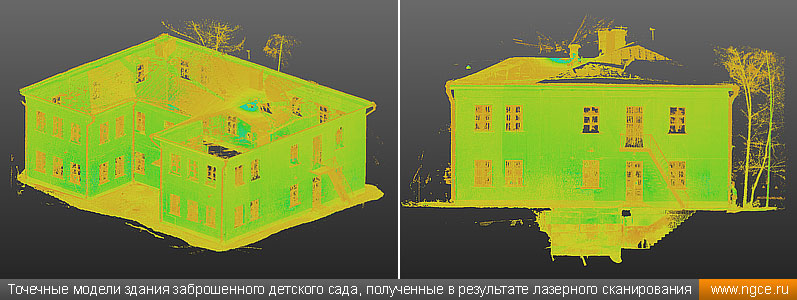

Точечные 3D модели здания заброшенного детского сада, полученные в результате лазерного сканирования


Инженерное предприятие «НГКИ» имеет большой опыт производства архитектурных обмеров на объектах архитектуры и историко-культурного наследия. Наши специалисты при выполнении обмерных работ широко применяют технологию 3D лазерного сканирования, позволяющую в сжатые сроки получить очень подробные и точные результаты измерений, на основе которых возможно как создавать традиционные плоские чертежи, так и строить каркасные и твердотельные 3D модели. Более подробное описание всех видов выполняемых нами работ в этом сегменте рынка Вы сможете найти на специальной странице раздела «Услуги» нашего сайта, где говорится о производстве обмерных работ на объектах архитектуры и историко-культурного наследия.
