Архитектурные обмеры методом лазерного сканирования и построение чертежей здания Московского почтамта

Архитектурные обмеры и построение чертежей здания Московского почтамта

12.01.2016 г.

Специалисты предприятия «НГКИ» выполнили крупный проект по архитектурным обмерам и последующей подготовке комплекта обмерных чертежей здания Московского почтамта, которое находится на Мясницкой улице, д.26. Обмерные работы и построение по их результатам чертежей были произведены в рамках проекта по комплексному инженерно-конструкторскому обследованию здания. Съемка здания осуществлялась по технологии 3D лазерного сканирования. Заказчиком выступила компания, традиционно специализирующаяся на проведении обследований и экспертиз зданий и промышленных сооружений.

Комплекс зданий Московского почтамта постепенно создавался на протяжении почти двух веков — с начала XVIII века до 1912 года, когда и было открыто основное здание. Главным архитектором здания является О.Р. Мунц, автором же проекта купола большого зала был известнейший русский инженер В.Г. Шухов, автор культовой радиобашни в Москве, носящей сейчас его имя, среди других архитекторов были и братья Веснины, авторы знаменитого магазина «Мосторг» на Красной Пресне и Центрального дома каторги и ссылки Общества бывших политкаторжан и ссыльнопоселенцев, где сейчас размещается театр Киноактёра.

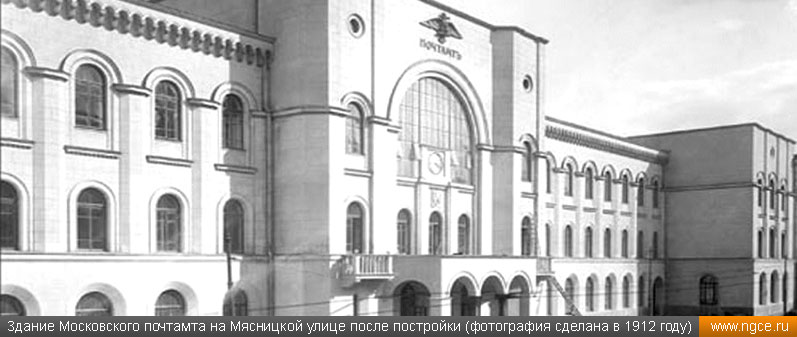

Здание Московского почтамта на Мясницкой улице после постройки (фотография сделана в 1912 году)

В состав необходимых работ по архитектурным обмерам здания Московского почтамта входила съёмка фасадов, всех внутренних помещений, подкровельного пространства с указанием деревянных перекрытий, стропил и кровли. Общая площадь внутренних помещений составила 20300 квадратных метров. Здание Моспочтамта трёхэтажное, с довольно большим подвалом, занимающим часть его площади; всего же внутри находится около трёхсот помещений. Наружные обмеры фасадов выполняли специалисты нашего Заказчика, а обмерные работы внутреннего пространства методом лазерного сканирования были поручены нашей компании.

Выполнение архитектурных обмеров на подобном объекте, как правило, бывает осложнено несколькими факторами:
— проведением обмерных работ в условиях работающего офисного здания (люди в кабинетах, коридорах, закрытые стены, мебель и прочее);
— сложностью доступа в закрытые помещения (часто требуется поиск ключей и лиц, ответственных за доступ, и т.д.).

Несмотря на все сложности, а также факт того, что поиски ключей и ожидание свободного доступа в занятые кабинеты отнимали достаточно много времени, срок полевых работ не вышел за пределы календарного плана. Всего на обмеры всех внутренних помещений (три этажа, подвал, чердак, кровля) было затрачено 17 дней. Преимущественно обмерные работы методом лазерного сканирования велись одним 3D сканером, но в отдельные дни на данном объекте работали два, а иногда и три сканера одновременно. Всего же было сделано 1550 сканов. Обработка, совмещение полученных нашими специалистами сканов внутренних помещений с переданными Заказчиком сканами фасадов и последующее построение обмерных чертежей заняли более двух месяцев. В итоге Заказчику были переданы поэтажные планы трёх этажей, чертежи подвала, антресоли, чердака, кровли, чертежи стропильной системы, а также шесть разрезов здания. О сложности выполненной работы можно судить по приведенному чертежу с разрезом здания.

С подробным описанием проекта по лазерному сканированию и построению обмерных чертежей здания Московского почтамта в рамках группы мероприятий по комплексному инженерно-конструкторскому обследованию этого здания вы можете ознакомиться в разделе «Проекты» сайта ниженерной компании «НГКИ».

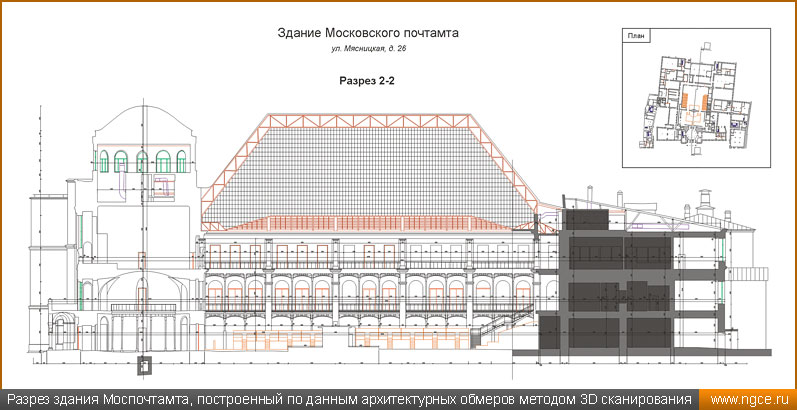

Разрез здания Моспочтамта, построенный по данным архитектурных обмеров методом лазерного сканирования

Компания «НГКИ» обладает богатым многолетним опытом проведения архитектурных обмеров на объектах историко-культурного наследия и архитектуры. Наши специалисты при производстве обмерных работ используют современную технологию лазерного сканирования, которая даёт возможность в весьма сжатые сроки получить подробные и точные результаты измерений, на основе которых можно и составлять традиционные плоские чертежи, и создавать каркасные и твердотельные трёхмерные модели. Подробное описание всех видов выполняемых нами работ в данном сегменте рынка Вы можете найти на странице раздела «Услуги» нашего сайта, полностью посвященной производству обмерных работ на объектах архитектуры и историко-культурного наследия.
