Обмерные работы методом лазерного сканирования и создание 3D модели купели в сауне на Новорижском шоссе в ближнем Подмосковье

Обмерные работы и 3D моделирование купели в сауне на Новорижском шоссе

23.11.2015 г.

Специалисты инженерной компании «НГКИ» выполнили проект по обмерным работам и последующему построению 3D модели купели в сауне на Новорижском шоссе в ближайшем Подмосковье для целей проектирования её облицовки греческим мрамором. Съёмка была произведена с помощью технологии 3D лазерного сканирования.

В одной из крупных подмосковных усадеб на Новорижском шоссе в здании сауны была отлита чаша купели размерами 3,0 метра на 1,8 метра. Чаша купели имеет сложную эллиптическую форму с волнистым понижающимся днищем. Зона перелива купели также имеет форму эллиптической чаши с понижением и небольшой ступенькой в зоне перелива. При этом купель должна быть облицована крупными плитами греческого мрамора, точно повторяющими форму купели.

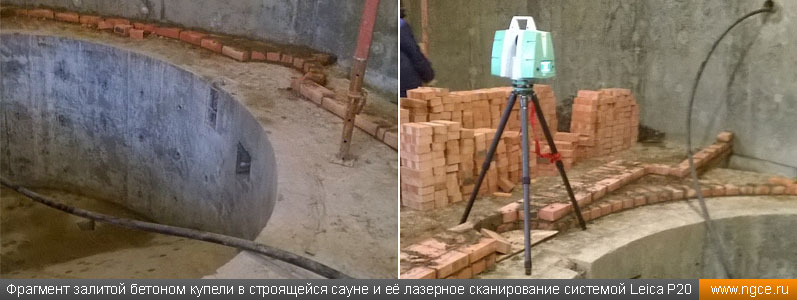

Фрагмент залитой бетоном купели в строящейся сауне и её лазерное сканирование системой Leica P20

Для целей проектирования облицовки купели мрамором строительной организации оказались необходимы её точные обмеры, однако точно обмерить объект подобной формы вручную не представляется абсолютно никакой возможности. Единственный возможный выход в этой ситуации — это лазерное сканирование купели, поэтому строители обратились в нашу компанию, которая имеет большой опыт проведения обмерных работ с помощью технологии 3D сканирования.

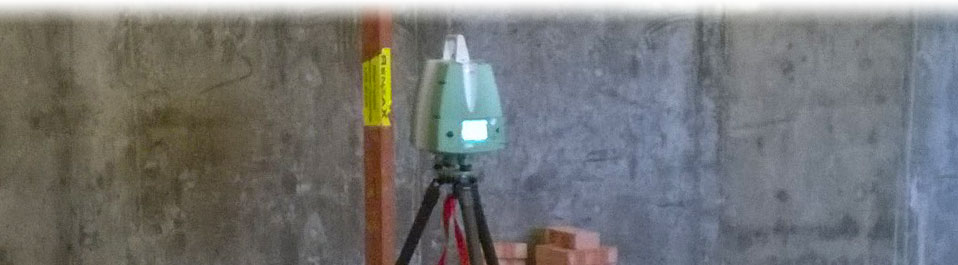

Съёмка купели 3D сканером Leica ScanStation P20, чистка и сшивка полученных в результате обмерных работ облаков точек, а также построение самой 3D модели заняли у наших специалистов всего 2 рабочих дня. Итоговая трёхмерная цифровая модель чаши купели была незамедлительно отправлена в Грецию в мастерские по обработке мрамора.

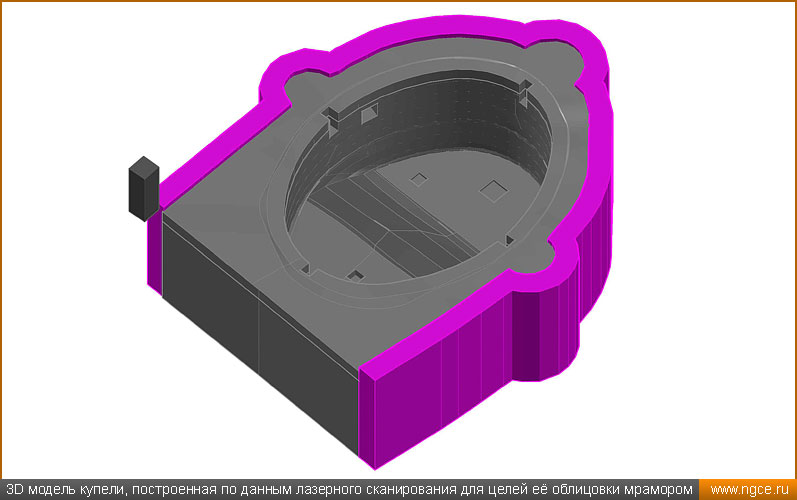

3D модель купели, построенная по данным лазерного сканирования для целей её облицовки мрамором

Компания «НГКИ» обладает весьма внушительным опытом выполнения точных архитектурных обмеров на различных объектах строительства для многих целей, таких как проектирование, реконструкция, точное определение отклонений от проектных значений, восстановление проектной документации, подготовка дизайн-проектов оформления офисных или жилых интерьеров. Подробнее обо всех выполняемых нами работах в этом сегменте рынка вы сможете прочитать на специальной странице в разделе «Услуги» нашего веб-сайта, которая называется «Обмерные работы для проектов в сфере архитектуры и дизайна интерьеров». Кроме этого, инженерная компания «НГКИ» занимается производством обмерных работ для целей технического надзора и строительного контроля. При осуществлении обмеров специалисты нашей компании применяют инновационную технологию лазерного сканирования, которая даёт возможность в сжатые сроки получить актуальные, детальные и точные результаты измерений, на основе которых можно и строить каркасные и твердотельные 3D модели объектов съемки или их отдельных частей, и составлять традиционные плоские чертежи.
