Новости: обмерные работы и инженерные изыскания
Точные обмерные работы методом лазерного сканирования и создание 3D модели винтовой лестницы в усадебном доме в Подмосковье

Лазерное сканирование и моделирование винтовой лестницы в усадебном доме

18.11.2015 г.

Специалисты инженерного предприятия «НГКИ» оперативно выполнили точные обмерные работы методом лазерного сканирования и подготовили по результатам обмеров 3D модель сложной лестницы, состоящей из прямых и винтовых участков, в большом усадебном доме в ближнем Подмосковье. Проект был выполнен для целей авторского контроля залитых бетонных конструкций и дальнейшего проектирования облицовки лестницы.

В большом усадебном доме в ближнем Подмосковье, недалеко от канала имени Москвы была залита основа сложной лестницы, состоящей из прямых и винтовых участков. Для авторского контроля и проектирования облицовки лестницы нашему Заказчику, в роли которого выступила архитектурная студия, потребовались точные обмеры залитых бетонных конструкций этой лестницы. Все попытки произвести обмеры рулетками не увенчались успехом, поэтому архитекторы обратились в нашу компанию.

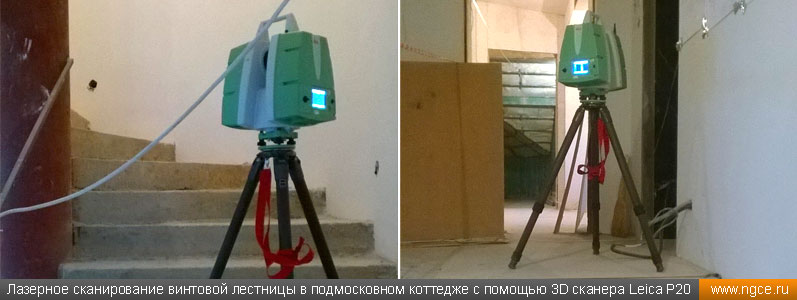

Лазерное сканирование винтовой лестницы в подмосковном коттедже с помощью 3D сканера Leica ScanStation P20

Точные обмерные работы методом 3D сканирования были выполнены нашими специалистами всего за полтора часа. Лазерное сканирование лестницы производилось 3D сканером Leica ScanStation P20. Сшивка и чистка облаков точек измерений, а также построение модели винтовой части лестницы в программном комплексе AutoCad заняло гораздо больше времени. Тем не менее, весь проект уложился в одну рабочую неделю.

Данный проект является прекрасным примером того, что трёхмерное лазерное сканирование является эффективной технологией не только при съёмке больших объектов, но и при обмерах небольших, но сложных по форме элементов конструкций зданий и сооружений.

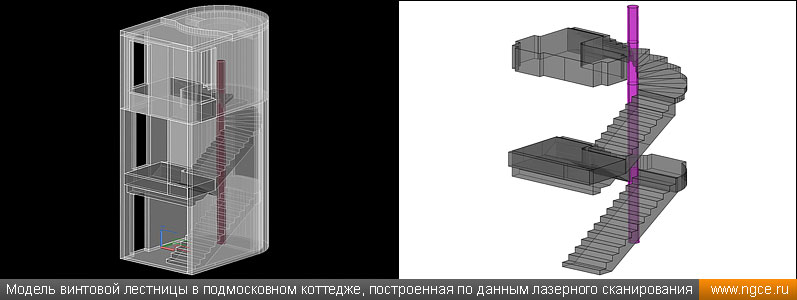

3D модель винтовой лестницы в подмосковном коттедже, построенная по данным лазерного сканирования

В процессе проведения отделки, ремонта, реставрации или строительства зданий, внутренних помещений или каких-нибудь их конструктивных элементов архитекторы, дизайнеры, конструкторы и реставраторы постоянно сталкиваются либо с отсутствием точных чертежей или моделей элементов дизайна помещений, либо с несовпадением фактической геометрии элементов декора с проектной документацией. В этом случае технология лазерного сканирования приходит на помощь, позволяя очень быстро, точно и качественно произвести обмерные работы и затем по данным результатов измерений создать 3D модель или подготовить чертежи объекта съёмки. Специалисты инженерной компании «НГКИ» обладают богатым опытом проведения обмерных работ методом 3D сканирования самых разнообразных объектов — от огромных заводов и крупнейших объектов гражданского строительства и архитектуры до небольших форм, таких как элементы декора зданий, детали интерьеров, лестницы, мебель, сценические декорации и прочие. Подробнее обо всех выполняемых нами работах в этом сегменте рынка вы можете узнать на отдельной странице в разделе «Услуги» этого сайта, которая называется «Высокоточные обмеры элементов декора зданий, деталей интерьеров и мебели методом 3D сканирования».
