Лазерное сканирование и построение точной 3D модели коттеджа в Горках для целей проектирования навесных фасадов

Лазерное сканирование и создание точной 3D модели коттеджа в Горках

15.05.2015 г.

Специалисты инженерного предприятия «НГКИ» выполнили проект по лазерному сканированию и построению точной трехмерной модели коттеджа сложной формы в подмосковном поселке Горки для целей проектирования декоративных навесных фасадов. Заказчиком обмерных работ и построения модели выступила компания, которая специализируется на проектировании и монтаже навесных фасадов и для которой мы ранее уже выполнили несколько проектов.

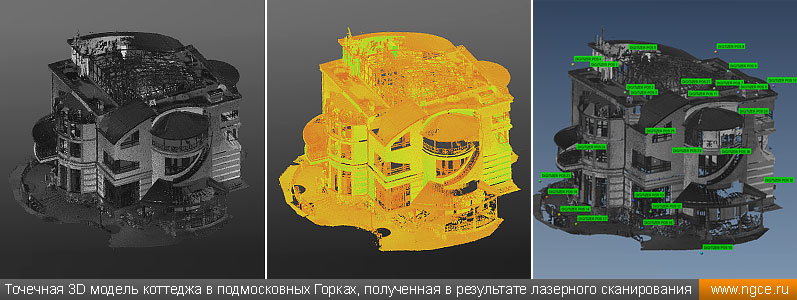

Точечная 3D модель коттеджа в подмосковных Горках, полученная в результате лазерного сканирования

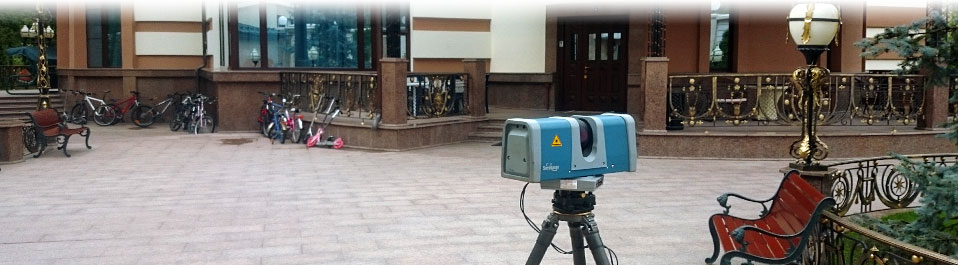

Объект, что называется, «сам просился» под съемку методом 3D лазерного сканирования, поскольку форма коттеджа оказалась действительно достаточно сложной, и съемка электронным тахеометром заняла бы не менее двух рабочих дней. Нашему опытному специалисту с лазерным сканером потребовалось всего 3 часа рабочего времени для того, чтобы снять не только фасады, но и всю поверхность коттеджа — на этом обмерные работы были завершены. Сшивка облаков точек измерений и построение точечной 3D модели здания заняли 2 рабочих дня.

Осуществлять проектирование навесных фасадов вполне возможно и по точечной 3D модели здания, однако Заказчик пока не очень готов к работе с точечными моделями, и по этой причине он заказал традиционную для проектирования навесных фасадов каркасную 3D модель коттеджа, создание которой в программном пакете AutoCAD заняло 3 рабочих дня одного нашего специалиста.

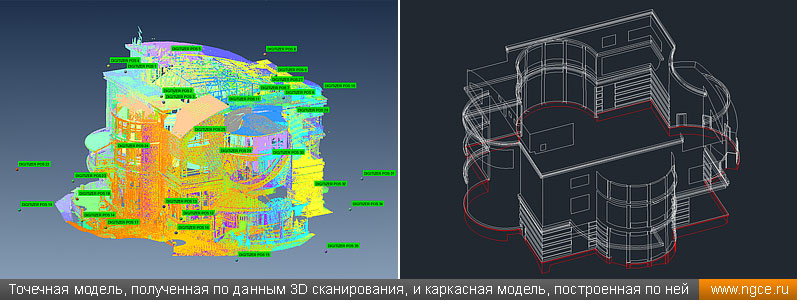

Точечная модель, полученная по данным 3D сканирования, и каркасная модель, построенная по ней

Инженерное предприятие «НГКИ» имеет многолетний опыт выполнения точных архитектурных обмеров на объектах историко-культурного наследия и архитектуры как для целей реставрации и реконструкции, так и современных зданий для целей строительного контроля и технического надзора. Также специалисты нашей инженерной компании проводят точные обмеры фасадов для проектирования навесных и светопрозрачных конструкций. При производстве обмерных работ наши инженеры применяют инновационную технологию 3D лазерного сканирования, которая дает возможность в кратчайшие сроки получить актуальные, детальные и точные результаты измерений, на основе которых возможно как составлять традиционные плоские чертежи, так и создавать каркасные и твердотельные трехмерные модели объектов съемки или их отдельных частей.
