Градуировка резервуара типа РВС-1000 и четырех резервуаров типа РГС-60 с помощью 3D сканирования во Владимирской области

Градуировка резервуара типа РВС-1000 и четырех резервуаров типа РГС-60

01.12.2013 г.

Специалисты компании «НГКИ» выполнили трехмерное лазерное сканирование и построение градуировочных таблиц одного резервуара типа РВС-1000 и четырех резервуаров типа РГС-60 во Владимирской области. Система измерения уровня наполнения резервуаров — «Струна». Требуемый шаг градуировочных таблиц для всех резервуаров — 1мм.

Размеры вертикального резервуара РВС-1000 (высота 11,7 м, диаметр 10,0 м) позволяли произвести обмеры в один скан, то есть всего с одной установки сканера внутри резервуара, однако с целью достижения максимальной точности обмеров и последующего трехмерного моделирования трубопроводов подогрева, сливных и наливных труб, лазерное сканирование резервуара было произведено с 5 «станций» (точек установки сканера) внутри резервуара. Модели всех патрубков, расположенных внутри резервуара и их объемы вычитались из объема каждого полученного «слоя». Днище резервуара оказалось негоризонтальным и деформированным, что также было учтено в модели наливного резервуара и, соответственно, сказалось на вычисленных объемах на первых шагах полученной градуировочной таблицы.

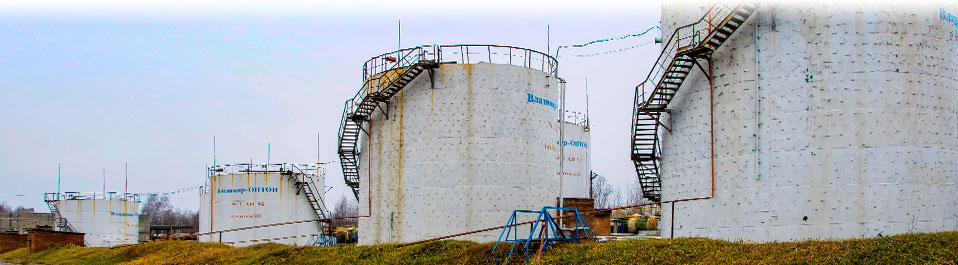

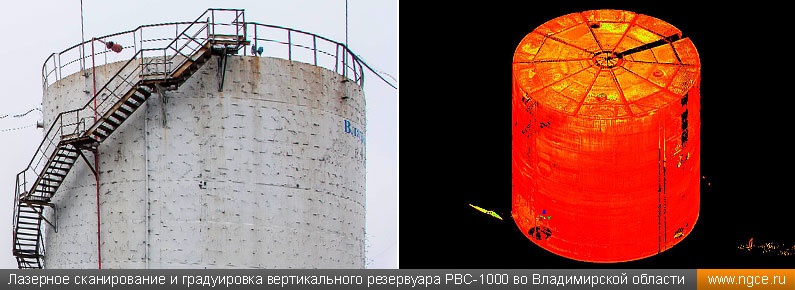

Градуировка вертикального резервуара типа РВС-1000 во Владимирской области методом лазерного сканирования

Горизонтальные стальные цилиндрические резервуары типа РГС-60 применяются для выдачи, транспортировки, отпуска, хранения и приема топлива и горюче-смазочных материалов, а также зачастую используются как пожарные резервуары для технической воды. Все отсканированные резервуары РГС-60 были установлены на железобетонных основаниях. Однако подвижки и деформация оснований за длительное время эксплуатации привели к отклонениям цистерн от горизонтального положения и, соответственно, к возникновению неизмеряемых объемов порядка 15–25 литров. Относительно небольшие габариты цистерн позволили осуществить съемку каждой из них в один скан и тем самым полностью исключить потерю точности определения объемов, которая возникает за счет сшивания сканов при измерениях с различных точек установки. Сканирование за одну установку вызвало появление «теней» от стремянки, находящейся в резервуарах, но в итоге эти тени были исключены в конечных 3D моделях резервуаров. Несмотря на то, что все резервуары являются типовыми и относятся к одной и той же модели, разница объемов между различными резервуарами составила более 280 литров.

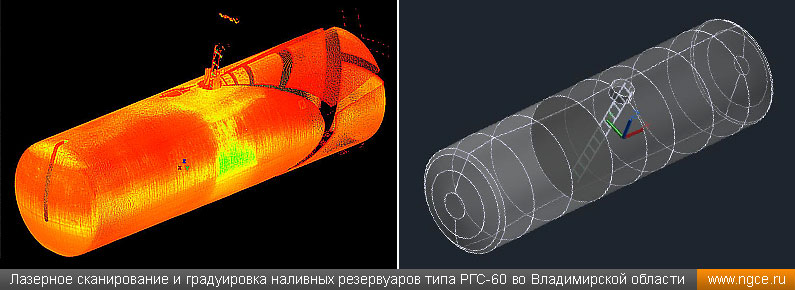

Облако точек и трехмерная модель наливного резервуара типа РГС-60, полученная по данным 3D сканирования

Высокоточная калибровка резервуаров и цистерн по технологии трехмерного лазерного сканирования, определение объемов, построение 3D-моделей и градуировочных таблиц по данным произведенных прецизионных измерений является одним из основных направлений деятельности инженерной компании «НГКИ».
